LightWave で NPR：光に影響された線の強弱

LightWave において、光源の方向や位置をもとにして線に強弱をつける方法について。ソフトウェアの使用バージョンは LightWave 2015.3 日本語版である。

事前準備

あらかじめ、Layout のビュー表示をVPRにしておく。そしてオブジェクトとカメラの位置を決める。さらに、背景を標準の黒から白にしておく。Layout 画面左上の[ウィンドウ]＞[背景オプション]（ショートカット【Ctrl+F5】）＞[特殊効果]ウィンドウ＞[背景]タブ＞[背景色]で、カラーボックスをクリックして白 (RGB: 255, 255, 255) に設定。済んだら[特殊効果]ウィンドウは閉じてよい。

さらに、出す輪郭線の種類を決めておく。左下で[オブジェクト]を選択して右の[プロパティ]から[オブジェクトのアイテムプロパティ]ウィンドウを出し（ショートカット【p】）、[輪郭(Edges)]タブの欲しい輪郭線項目にチェックを入れて有効化する。線の太さは任意だが、太めの方が分かりやすい。ウィンドウの上部にある[現在のオブジェクト]から続けて選択して、すべてのオブジェクトごとに欲しい輪郭線項目を設定する。しかし、このままだと均一な線になってしまうので、この線に手を加えていく。

[輪郭(Edges)]タブの[ノード編集]ボタン右隣のチェックボックスをオンにし、[ノード編集]ボタンを押して[Node Editor]を開く。

方法その1

[Node Editor]の左に並んだ中から[Layers]＞[Scalar Layer]を選択して、[Scalar Layer]ノードを出す。

[Scalar Layer]ノードの右にある[Alpha]から矢印をドラッグし、[Edge]ノードに並んでいる[Silhouette Edges Taper]や[Sharp Creases Taper]など、手を加えたい線の項の[～Taper]に矢印をそれぞれ接続していく。

[Scalar Layer]ノードをクリックして編集パネルを開く。[レイヤー種(Layer Type)]を[グラディエント(Gradient)]にする。[入力パラメータ(Input Parameter)]を[Light Incidence]（ライトの入射）にして、[ライト(Light)]で適用するライトを選択。

グラディエントバー（左にある縦長の帯）をクリックしてグラディエントのキーを1つ作成する。キーの[値(Value)]は「0.01」、[パラメータ(Parameter)]は「90.0」にして、白から黒へのグラデーションを設定する。これで明るい部分の線が細くなる。

【F9】でレンダリング。

方法その2

[Node Editor]の左に並んだ中から[Shaders]＞[Diffuse]＞[Lambert]を選択し、作業領域に[Lambert]ノードを追加する。Lambert というのはランバート反射のことで、面から光源を指すベクトルと法線ベクトルとの内積（ドット積）を使って計算される。要するに、光の当たり具合を0-1の階調で表現できる。

なお、[Lambert]ノードは LightWave 2018 で消えてしまったらしいが、配布プラグイン「Single Light Lambert」で代替できる。

Downloads - db&w
- Single Light Lambert [db&w documentation wiki]

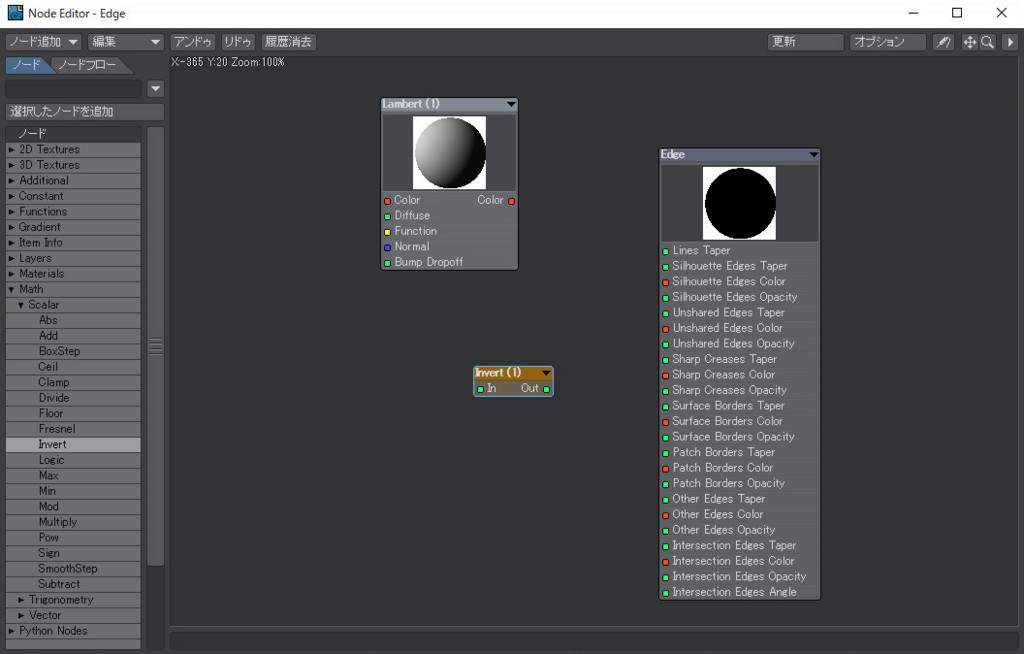

この[Lambert]ノードの[Color]出力を[Edge]ノードの[～Taper]に繋いでみると分かるが、光が当たっている方が太く、当たっていない方が細い線になる。これは光の当たり度合いがそのまま線の太さに入力されるためだ。これを逆にして、光が当たっている方を細く、当たっていない方を太くしたい。そこで使うのが、入力値を反転させる[Invert]ノードである。[Math]＞[Scalar]＞[Invert]で[Invert]ノードを出す。

[Lambert]ノードの[Color]出力を[Invert]ノードの[In]に繋ぎ、[Invert]ノードの[Out]から、[Edge]ノードの任意の[～Taper]へと繋いでいく。これで光が当たっている方を細くすることができる。なお、[～Opacity]へ繋げば光が当たっている方の輪郭線の不透明度も下がるので、光の影響を受けた濃淡を線につけられる。

【F9】でレンダリング。

直方体の輪郭線で妙に太くなっている箇所があるが、おそらくこれは影のせいだろうと思い、[オブジェクトのアイテムプロパティ]＞[レンダリング]タブ＞[影を落とす]と[影を受ける]のチェックを外して再レンダリングすると消えた。

ちなみに、[Shaders]＞[Diffuse]＞[OrenNayer]で出る[OrenNayer]ノードがオーレン・ネイヤー反射というランバート反射の改良版らしく、こちらを使っても同じようなことができる。

方法その3

[Node Editor]の左に並んだ中から[Item Info]＞[Light Info]ノードを出す。ライトの設定を出力するノード。

[Light Info]ノードをクリックして編集パネルを開き、[Light]で適用するライトを選択して閉じる。

[Gradient]＞[Tools]＞[Incidence]ノードを出す。このノードにベクトルを入力すると、そのベクトルと現在のヒットポイント（光線が当たった位置）間の角度が出力される。

[Light Info]ノードの[Direction]から、[Incidence]ノードの[Vector]へと繋ぐ。この[Direction(方向)]というのは、ライトの方向を表すベクトルを出力する。

[Gradient]＞[Gradient]ノードを出す。

クリックして編集パネルを開く。グラディエントバー（左にある縦長の帯）をクリックして下方にキーを1つ作成する。色は黒のままで、[Position]はとりあえず「1.0」に。そして上のキーを選択したら[Color]のカラーボックスから色を白にして、グラディエントバーの上を白、下を黒にする。

[Incidence]ノードの[Result]から、[Gradient]ノードの[Input]へ繋ぎ、[Gradient]ノードの[Color]を[Edge]ノードにある任意の[～Taper]へと繋ぐ。

【F9】でレンダリング。

この方法の場合、[Gradient]ノードを開いてキー位置をずらしたり、任意の位置に新たなキーを追加することで、線の抜き具合を調整できる。

例えば上のような位置にキーを追加した場合、このような画になる。

線に粗さを入れる

また、線に粗さを入れたくば、[Turbulent Noise]ノード（[3D Textures]＞[Turbulent Noise]）などのノイズ系テクスチャのノードを利用すればよい。

このとき使うのが[Multiply]ノード（[Math]＞[Scalar]＞[Multiply]）。これを使えば、ひとつのスカラー値を他の値で乗算できる。要するにノードの出力結果を掛け合わせられる。

方法その1なら[Scalar Layer]ノードの[Alpha]から、方法その2なら[Invert]ノードの[Out]から、方法その3なら[Gradient]ノードの[Color]から[Multiply]ノードの入力へ繋ぎ、ノイズ系テクスチャのノードをもうひとつの入力に繋ぐ。そして[Multiply]ノードの[Result]を[Edge]ノードにある任意の[～Taper]へと繋げばよい。

以上、調べた限りの方法を紹介したが、これ以外にもあるかもしれない。どれも球体や曲面の場合はよさそうだが、それ以外では線を太くすると角部分にはみ出してしまうのが難点。以下の記事のように、ノイズ系テクスチャのノードを利用した手描き風の粗い表現でなら使えるかもしれない。
